Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Vòng gốm áp điện | Dimention: | 50 * 20 * 5mm |
|---|---|---|---|
| độ dày: | 5mm | Trọng lượng (1 gói): | 7,5kg |
| Các phần của một gói: | 108 miếng | Nhạy cảm: | Cao |
| Cách sử dụng: | đĩa gốm cho bộ chuyển đổi hàn siêu âm | Kích thước của gói: | 30 * 30 * 26 cm |
| Làm nổi bật: | Tấm gốm áp điện PZT,Tấm gốm áp điện siêu âm,Tấm gốm áp điện dày 5mm |
||

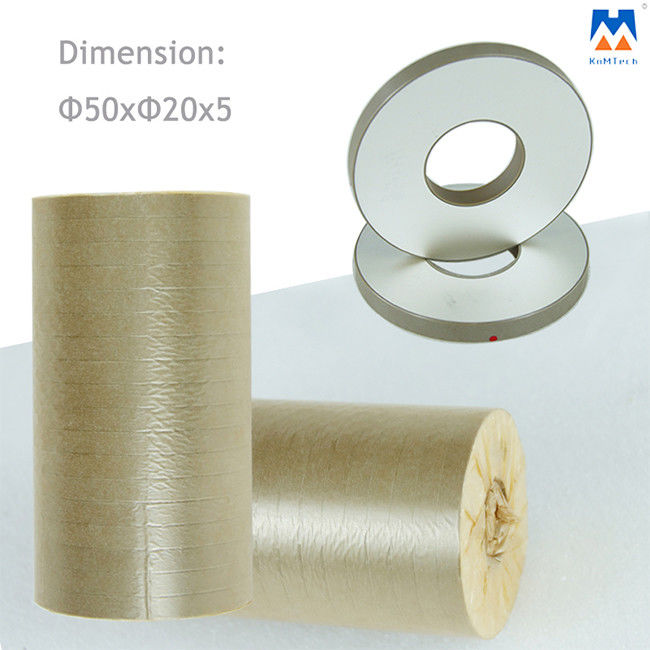

Rsp50 Pzt8 50 * 20 * 5 Vòng gốm áp điện 50mm để hàn siêu âm
Gốm áp điện là gì?
Đặc tính biến đổi cơ năng thành điện năng, và từ điện năng thành cơ năng được gọi là áp điện.Điều đó có nghĩa là, khigốm áp điệnchịu một điện áp, chúng sẽ nở ra hoặc co lại.
Nói chung, gốm sứ bao gồm các tinh thể.Mỗi tinh thể được tạo thành từ các nguyên tử mang điện tích âm hoặc dương.Hầu hết các đồ gốm sứ đều có điện tích âm và dương.Nhưng ngay cả trong điều kiện tự nhiên, một số gốm điện môi trong tinh thể có điện tích âm và dương không cân bằng, dẫn đến điện tích bị lệch (phân cực tự phát).
Nếu áp dụng quá trình phân cực cho gốm sắt điện thì sẽ tạo ra gốm áp điện.Khi nộp đơnmột điện áp xoay chiềuđếngốm áp điện, các điện tích bên ngoài sẽ hút hoặc đẩy các tâm của các điện tích âm và dương trong gốm,làm cho đồ gốm bị giãn nở hoặc co lại.
Các thông số kỹ thuật:
| tên sản phẩm | Đĩa gốm áp điện PZT8 |
| Điện dung | ± 2950 |
| Kích thước bên ngoài | 50mm |
| Kích thước bên trong | 20mm |
| Độ dày | 5mm |
| Nhạy cảm | Cao |
| Trọng lượng (1 gói) | 7,5kg |
| Các phần của một gói | 108 miếng |
| Phương tiện đo | Chất rắn |
| Cách sử dụng | đĩa sứ cho bộ chuyển đổi hàn siêu âm |
Các kích thước khác có sẵn:
| Mô hình | Điện dung | Sự mất mát | Cộng hưởng Tính thường xuyên |
Các yếu tố ghép nối | Cơ khí yếu tố chất lượng |
| CT (pF) | tgδ (%) | Fs (kHz) | Kp (%) | Qm | |
| RSP-82-Φ10 × Φ5 × 2 | 265 | 0,3 | 154,7 | 53 | 800 |
| RSP-82-Φ13 × Φ5,3 × 2,2 | 455 | 0,3 | 126,8 | 53 | 800 |
| RSP-82-Φ15 × Φ6 × 2 | 670 | 0,3 | 110 | 53 | 800 |
| RSP-82-Φ18 × Φ8 × 7 | 265 | 0,3 | 89 | 53 | 800 |
| RSP-82-Φ20 × Φ8 × 6 | 400 | 0,3 | 82,9 | 53 | 800 |
| RSP-82-Φ20 × Φ10 × 5 | 425 | 0,3 | 77.3 | 53 | 800 |
| RSP-82-Φ25 × Φ10 × 5 | 750 | 0,3 | 66.3 | 53 | 800 |
| RSP-82-Φ25 × Φ12 × 5 | 690 | 0,3 | 62,7 | 53 | 800 |
| RSP-82-Φ30 × Φ10 × 5 | 1140 | 0,3 | 58 | 53 | 800 |
| RSP-82-Φ30 × Φ12 × 5 | 1075 | 0,3 | 55 | 53 | 800 |
| RSP-82-Φ32 × Φ12 × 5 | 1255 | 0,3 | 52,7 | 53 | 800 |
| RSP-82-Φ35 × Φ15 × 5 | 1425 | 0,3 | 46.4 | 53 | 800 |
| RSP-82-Φ38 × Φ15 × 5 | 1735 | 0,3 | 43,8 | 53 | 800 |
| RSP-82-Φ40 × Φ12 × 5 | 2075 | 0,3 | 44,6 | 53 | 800 |
| RSP-82-Φ40 × Φ15 × 5 | 1960 | 0,3 | 42,2 | 53 | 800 |
| RSP-82-Φ45 × Φ15 × 5 | 2565 | 0,3 | 38,7 | 53 | 800 |
| Mô hình | Điện dung | Sự mất mát | Cộng hưởng Tính thường xuyên |
Các yếu tố ghép nối | Cơ khí yếu tố chất lượng |
| CT (pF) | tgδ (%) | Fs (kHz) | Kp (%) | Qm | |
| RSP-82-Φ45 × Φ17 × 5 | 2475 | 0,3 | 37.4 | 53 | 800 |
| RSP-82-Φ49 × Φ23 × 6 | 2225 | 0,3 | 32,2 | 53 | 800 |
| RSP-82-Φ50 × Φ17 × 5 | 3150 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50 × Φ17 × 6,5 | 2425 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50 × Φ17 × 7,5 | 2100 | 0,3 | 34,6 | 53 | 800 |
| RSP-82-Φ50 × Φ20 × 6 | 2495 | 0,3 | 33.1 | 53 | 800 |
| RSP-82-Φ50 × Φ20 × 7 | 2135 | 0,3 | 33.1 | 53 | 800 |
| RSP-82-Φ50 × Φ23 × 6 | 2340 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ50 × Φ23 × 6,5 | 2170 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ50 × Φ23 × 7 | 2005 | 0,3 | 31,8 | 53 | 800 |
| RSP-82-Φ55 × Φ20 × 8 | 2340 | 0,3 | 30,9 | 53 | 800 |
| RSP-82-Φ55 × Φ26 × 7 | 2390 | 0,3 | 28,6 | 53 | 800 |
| RSP-82-Φ60 × Φ30 × 10 | 1925 | 0,3 | 25,8 | 53 | 800 |
| RSP-82-Φ69 × Φ33 × 11 | 2380 | 0,3 | 22,7 | 53 | 800 |
| RSP-82-Φ70 × Φ30 × 10 | 2850 | 0,3 | 22,7 | 53 | 800 |
| RSP-82-Φ100 × 1,4-200 | 52000 | 0,3 | 23 | 53 | 800 |
Đặc trưng:
* Ổn định tốt
* Độ nhạy cao
* Nhiệt độ thấp
* Sự tiêu thụ ít điện năng
* Hiệu quả rung cao
* Âm thanh rõ ràng / áp suất âm thanh cao
Trước khi giao hàng, chúng tôi luôn kiểm tra từng đĩa sứ một để đảm bảo rằng đĩa có thể vượt qua kiểm soát chất lượng và mỗi đĩa sứ đều có báo cáo thử nghiệm như hình:
Đĩa sứ áp điện có thể được sử dụng cho đầu dò hàn siêu âm và đầu dò cắt siêu âm.đầu dò làm sạch siêu âm và như vậy.
Nếu bạn cần các kích thước khác của gốm áp điệndiscs, cứ liên lạc nếu cần.
Hình ảnh chi tiết:
