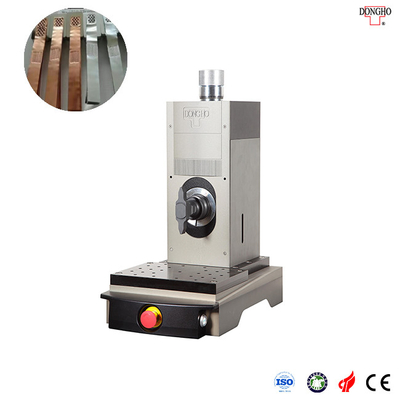

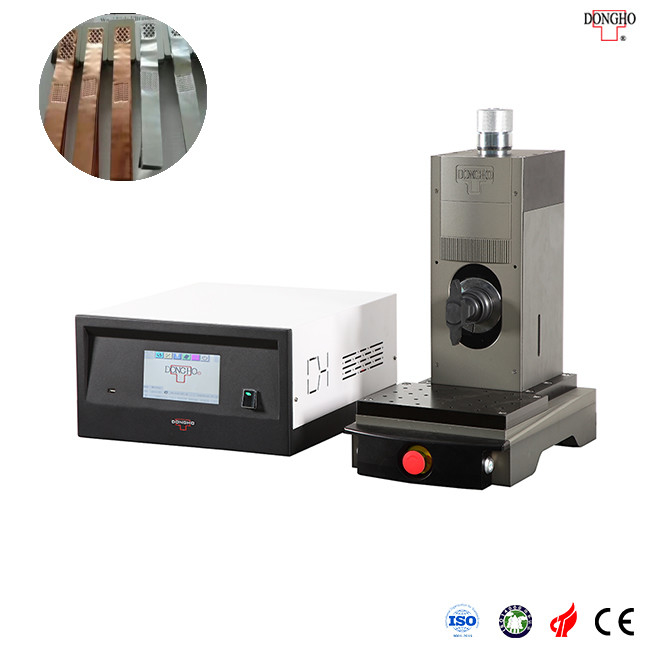

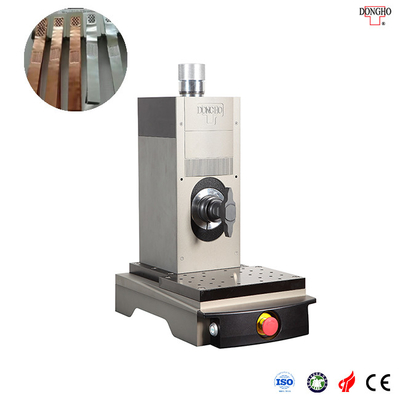

Thiết bị hàn kim loại siêu âm cho pin Lithium

Thiết bị hàn kim loại siêu âm cho pin Lithium

Hàn kim loại bằng sóng siêu âm là sử dụng hàng chục nghìn sóng rung tần số cao trong một giây để truyền đến bề mặt của hai phôi kim loại cần hàn, sau đó tạo áp lực cần thiết, để bề mặt kim loại ma sát và hình thành sự hợp nhất giữa các phân tử. để đạt được mục đích hàn.Hàn kim loại siêu âm nhanh, tiết kiệm năng lượng, độ bền hàn cao, dẫn điện tốt, không có tia lửa, và gần gia công nguội.

Trong công nghệ pin lithium, có ba phương pháp hàn kim loại liên quan: lá đồng / nhôm với TAB, TAB với TAB và TAB với bus.Vì các đầu hàn kim loại được làm bằng kim loại có độ dày và vật liệu khác nhau, một đầu (TAB) tương đối dày (ví dụ: 0,2mm) và đầu kia được tạo thành từ nhiều lớp tấm kim loại cực mỏng, điều này rất khó.So với hàn điểm điện trở và hàn chùm tia laze, hàn kim loại siêu âm là quá trình kết nối lý tưởng hơn cho các ứng dụng pin lithium-ion.Hàn điểm điện trở dựa vào điện trở của vật liệu để tạo ra nhiệt cho kết nối.Tuy nhiên, lá nhôm và lá đồng thường được sử dụng trong ngành công nghiệp pin có điện trở cực thấp, và lớp oxit cứng được hình thành trên bề mặt lá nhôm ngăn cản các ứng dụng hàn điểm điện trở.Hàn chùm tia laze rất nhạy cảm với khe hở giữa các lớp vật liệu ở cả hai đầu mối hàn, trong khi quá trình hàn kim loại bằng sóng siêu âm không có những vấn đề này.Thiết bị truyền động độc đáo của máy hàn siêu âm Dongho có thể truyền năng lượng siêu âm hiệu quả đến đầu hàn, chất lượng hàn được đảm bảo, máy hàn kim loại siêu âm dễ vận hành, tích hợp mạch bảo vệ điện tử, an toàn khi sử dụng, có thể được sử dụng cho các hàn vật liệu kim loại giống nhau hay khác nhau.Hiệu ứng nhiệt độ của vật liệu có thể được giảm đến mức tối thiểu (nhiệt độ vùng hàn không vượt quá 50% nhiệt độ nóng chảy tuyệt đối của kim loại được hàn), do đó cấu trúc kim loại không thay đổi, do đó nó phù hợp với ứng dụng hàn trong lĩnh vực điện tử.

Đặc trưng:

* Hệ thống vận hành iQS thế hệ thứ 6, bảo vệ bằng mật khẩu đa cấp với phân quyền phân cấp;

* Hỗ trợ MES, DPS để quản lý dữ liệu thời gian thực;

* Hồ sơ quá trình hàn;

* Tích hợp cổng quét hỗ trợ bốn nhãn hiệu súng quét để truy xuất nguồn gốc dữ liệu;

* Tay nghề ổn định;

* Nhiều chế độ hàn;

* Nhiều chức năng có sẵn để tích hợp dây chuyền sản xuất tự động.

Thông số kỹ thuật:

Ứng dụng:

Ngành công nghiệp xe năng lượng mới.Hiện nay, việc hàn vấu cực trên bộ pin lithium của ô tô điện cũng phổ biến, cũng như hàn dây điện và dây nịt bên trong xe hơi, và hàn dây điện và thiết bị đầu cuối.
Ngành y tế.Ứng dụng điển hình nhất là hàn ghim trên các mạch tích hợp trong thiết bị y tế.Quá trình này không yêu cầu keo hoặc chất kết dính, chỉ cần sự liên kết của vật liệu cơ thể.Chẳng hạn như máy tạo nhịp tim được sử dụng để điều trị cho bệnh nhân và các cảm biến được cấy vào cơ thể.Ngoài ra, hàn siêu âm được sử dụng rộng rãi trong sản xuất ống thông tĩnh mạch, bộ lọc máu / khí, máy lọc máu, van và bộ lọc.
Công nghiệp điện tử và máy tính.Được sử dụng trong chip, động cơ, tụ điện, bộ nhớ flash, bộ vi xử lý, máy biến áp và các sản phẩm khác.Quá trình hàn kết hợp kim loại mỏng, thường là nhôm hoặc đồng, với vật liệu dày để kết nối liền mạch dây và mạch điện.Nó có thể dễ dàng kết nối các mạch trên bảng mạch, lý tưởng cho các ngành công nghiệp điện thoại thông minh và máy tính.
Công nghiệp vũ trụ.Khi chế tạo các bộ phận của động cơ, vật liệu kim loại màu như nhôm được hàn với thép.Sau khi hàn, các thành phần có độ bền kéo cao, kích thước chính xác và hình thức đẹp.Nó cũng có thể đáp ứng các yêu cầu về hiệu suất làm kín và khả năng chống va đập của buồng kín sau khi hàn.
Công nghiệp điện lạnh.Ống đồng đã được sử dụng như các thành phần của hệ thống làm lạnh và điều hòa không khí.Vì đồng đắt tiền nên các ống nhôm đã được sử dụng để thay thế.Tuy nhiên, bất kể ống đồng hay ống nhôm được sử dụng, sóng siêu âm có thể được sử dụng để hàn hoặc hàn tấm.
