Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Máy phân tích trở kháng yếu tố siêu âm | Dimention: | 24cm * 14cm * (trước 5cm sau 10cm) |
|---|---|---|---|
| Trọng lượng: | 1,95kg | Nguồn cấp: | AC220V-250V |
| Sức mạnh: | 30W | Từ khóa: | Phân tích siêu âm |
| Dịch vụ sau bán hàng được cung cấp: | Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến | Sử dụng: | Phân tích trở kháng siêu âm |
| Làm nổi bật: | Máy phân tích trở kháng phần tử siêu âm,Máy phân tích phần tử siêu âm 30W,Máy phân tích phần tử siêu âm áp điện |
||
Máy phân tích phần tử siêu âm được sử dụng để phát hiện các thiết bị siêu âm áp điện và các giải pháp tích hợp thiết bị.Đối với thiết bị áp điện, nếu không có cộng hưởng nào khác ở tần số xa tần số cộng hưởng nhất định, thiết bị áp điện có thể được coi là một hệ thống gộp gần tần số cộng hưởng và các ký hiệu và mạch tương đương của nó được thể hiện trong hình dưới bên trái :
Đặc trưng:
1. Kích thước chỉ 24cm * 14cm * (10cm sau 5cm đầu tiên), và trọng lượng chỉ 1,95kg.
Máy phân tích trở kháng siêu âm di động nhất trên thế giới.
2. Màn hình cảm ứng ngoại cỡ, không cần nút vật lý để hiển thị một lúc tất cả các thông số và đồ họa, trực quan hơn.
3. Tốc độ kiểm tra siêu nhanh, kiểm tra 1000 điểm chỉ mất 5 giây.
4. Nó cũng có thể được kết nối với máy tính và phần mềm hoàn toàn tương thích với PV70A / 80A.
5. Tần số kiểm tra tối đa lên đến 5MHz.
6. Nút vật lý duy nhất trên thiết bị cũng là chức năng "khởi động", nằm ở phía sau bảng điều khiển
Giới thiệu đồ họa:
Màn hình mặc định của hệ thống là "đồ thị đường tròn kết nạp" + "đồ thị logarit";
đồ thị vòng tròn tiếp nhận: Quỹ đạo của điểm thừa nhận như một hàm của tần số được hiển thị trong các tọa độ cực.
đồ thị logarit: Đường màu đỏ là đường cong logarit của biên độ trở kháng và đường màu xanh lam là đường cong pha trở kháng.
Giới thiệu các thông số:
1. Tần số cộng hưởngFs: Tần số cộng hưởng của nhánh nối tiếp trong mạch tương đương của bộ rung áp điện, tại đó tổng trở của bộ rung áp điện là cực tiểu.
2. Độ dẫn tối đaGmax: Phần thực của giá trị thừa của bộ dao động áp điện khi cộng hưởng là phần thực của công suất tại Fs.
3.Half điểm sức mạnhF1vàF2: Phần thực thừa nhận bằng tần số tại Gmax / 2 và có hai tần số như vậy, F2 nếu lớn hơn Fs và F1 nếu nhỏ hơn Fs
4. Tần số cộng hưởng nghịch đảoFp: Tần số cộng hưởng của một nhánh song song của máy rung áp điện mà máy rung áp điện có trở kháng lớn nhất.
5. Điện dung miễn phíCT: Điện dung của dụng cụ áp điện ở tần số 1kHz.Giá trị này phù hợp với giá trị đo được của cầu điện kỹ thuật số.

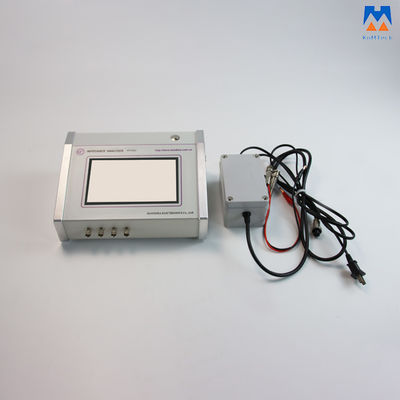

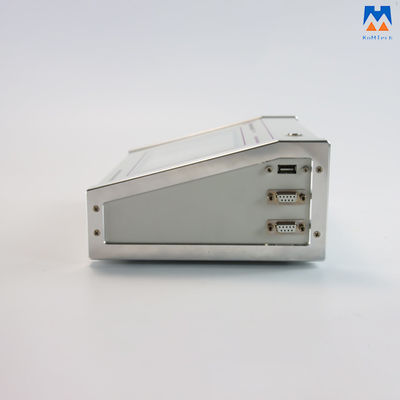

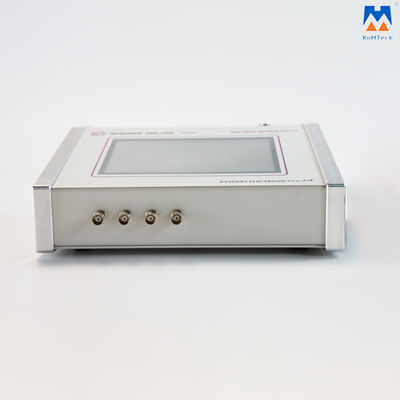

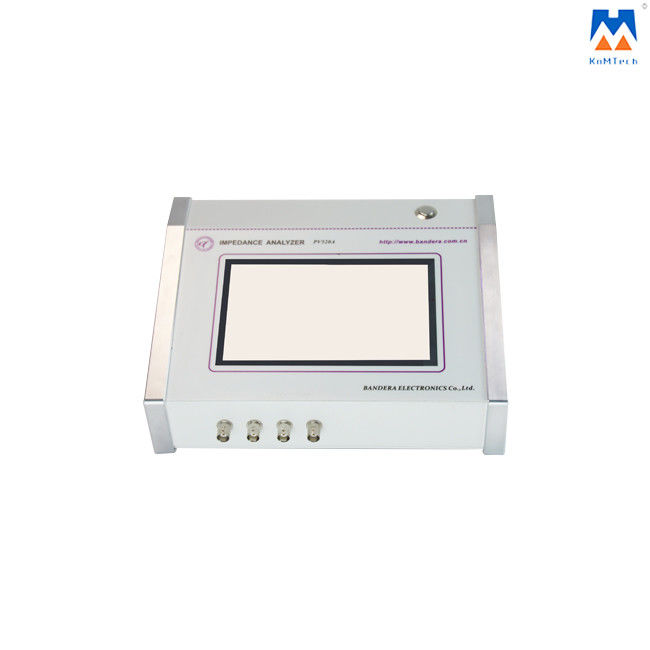

Hình ảnh chi tiết:
