Máy hàn kim loại siêu âm 4000W khí nén cho thiết bị liên kết cáp đồng điện tử

Máy hàn kim loại siêu âm 4000W để hàn dây đồng

Nguyên tắc làm việc:

Sóng siêu âm có thể tạo ra rung động tần số cao và chúng tôi sử dụng loại rung động này để hàn kim loại màu một cách dễ dàng.Khi sóng dao động cao tần truyền đến bề mặt của hai chi tiết kim loại cần hàn, với một áp suất nhất định, bề mặt của hai chi tiết sẽ có ma sát với nhau dẫn đến mối nối các lớp phân tử.Ưu điểm là nhanh chóng, tiết kiệm năng lượng, độ bền khớp cao, dẫn điện tốt và không có tia lửa, gần như xử lý ở trạng thái lạnh.Nó được thiết kế để hàn dây kim loại.

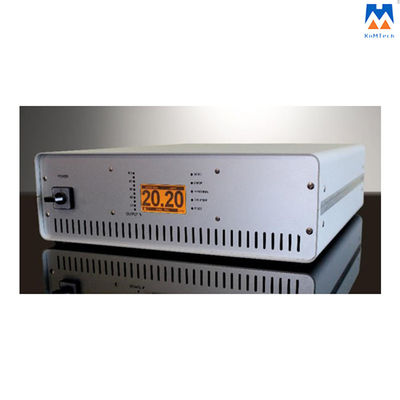

Máy này bao gồm một máy phát điện, bộ chuyển đổi, thân máy khí nén và dụng cụ, và một số thành phần điều khiển như dây nịt, thiết bị đo dây và bộ vi xử lý.Máy phát điện có thể chuyển đổi điện áp bên ngoài (220V, 50 / 60hz) thành điện áp 20KHz (hoặc 15Khz), 1000V, và được xuất ra sau khi được bộ phát điện điều khiển và điều chỉnh để hoạt động trên đầu dò.Bộ chuyển đổi là một bộ phận điện có hiệu suất cao, có thể chuyển đổi năng lượng điện thành cơ năng.
So với các động cơ điện thông thường, bộ chuyển đổi có hai ưu điểm: thứ nhất, bộ biến đổi có thể chuyển đổi năng lượng điện thành dao động tuyến tính, không quay;Thứ hai, nó có hiệu suất làm việc rất cao, tức là nó có thể chuyển hóa 95% năng lượng điện.Sau khi chuyển đổi qua đầu dò, năng lượng cơ học bắt đầu hoạt động trên sừng hàn.Còi hàn siêu âm được làm từ chất liệu hợp kim, được chế tạo thành hình dạng nhất định theo nguyên lý âm học.

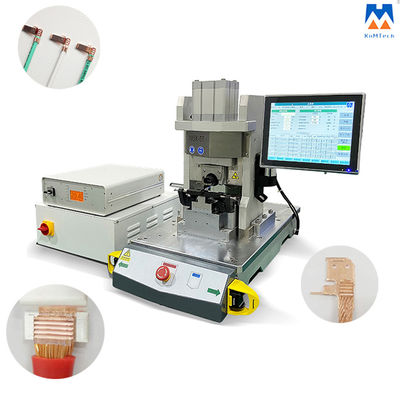

Máy hàn siêu âm:

* Thân máy bay của Alcoa 7075 loạt vật liệu hợp kim nhôm hàng không cường độ cao, thiết bị có cường độ cao, ứng dụng cơ quan vũ trụ linh hoạt;
* Bốn bộ khối trượt ray dẫn hướng loại quá tải, độ chính xác lặp lại cao, chạy trơn tru
* Xy lanh truyền động Festo của Đức, linh kiện khí nén SMC Nhật Bản, hoạt động nhanh, đáp ứng ổn định và áp suất hàn tối đa có thể đạt tới 5000 N.
* Hệ thống mã hóa tuyến tính chính xác cao Baumer của Thụy Sĩ, độ chính xác vị trí có thể đạt tới 0,01mm
* Hệ thống cảm biến áp suất có độ chính xác cao, độ chính xác làm việc có thể đạt 1N
* dữ liệu áp suất và khoảng cách theo dõi phản hồi thời gian thực trong quá trình hàn
* Hệ thống cộng hưởng bộ ba có thể xoay 360 độ trong thân máy bay
* Hệ thống khởi động bằng hai tay cảm ứng quang điện không tiếp xúc giới hạn hành trình cơ khí chính xác, an toàn khi sử dụng

Hệ thống cảm ứng:

* Giao diện tương tác cảm ứng màu 10,1 inch
* Chip hệ thống đa lõi, hệ thống phản hồi nhanh hơn
* Hệ thống điều khiển siêu thông minh SIT mạnh mẽ được thông qua
* 3 loại chế độ siêu âm kích hoạt và 6 loại chế độ hàn để đáp ứng nhu cầu của khách hàng
* 6 loại sơ đồ kiểm soát chất lượng và 2 đầu ra đường cong dữ liệu hàn
* Có thể lưu trữ 99 bộ kế hoạch hàn sản phẩm và hàng chục nghìn bộ dữ liệu đầu ra hàn
* Có chức năng truyền dữ liệu đầu ra hàn qua mạng, có thể kết nối với hệ thống MES của khách hàng để cung cấp chức năng quản lý chất lượng hàn thông minh và chức năng truy xuất nguồn gốc

Hệ thống siêu âm:

* Tần số: 20KHz Công suất: 4000W
* Máy phát siêu âm đuổi tần số tự động kỹ thuật số nhập khẩu của Đức
* Với chức năng bù biên độ tự động, đầu ra điện ổn định, chất lượng hàn đáng tin cậy hơn
* tần số hàn màn hình LED thời gian thực và hiển thị nguồn
* Cung cấp cảnh báo bất thường: tần số bất thường, dòng điện quá lớn, quá tải điện, nhiệt độ quá cao, v.v.

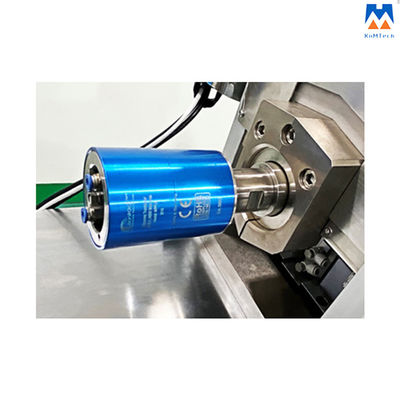

* Đầu dò siêu âm nhập khẩu từ Đức, giá trị biên độ P đến P lên đến 20 micron
* Đầu dò và bộ điều chỉnh biên độ làm bằng vật liệu hợp kim titan dễ tháo lắp và không dễ hư hỏng.Độ lợi khác nhau của bộ điều biến biên độ là tùy chọn
* Có thể cung cấp dịch vụ đảm bảo chất lượng lâu dài

Hệ thống điều khiển:

* Mô-đun điều khiển Fieldbus Beckhoff của Đức, chính xác và ổn định
* Tích hợp mô-đun điều khiển van tỷ lệ khí nén SMC Nhật Bản, điều khiển kỹ thuật số thông minh áp suất hàn, đảm bảo sự ổn định của điều khiển chính xác áp suất
* Nhận ra cùng một công nghệ hàn áp lực hàn nhiều mặt cắt
* Hỗ trợ chức năng súng quét nhận dạng mã vạch đa nhãn hiệu
* Hỗ trợ truyền dữ liệu RS485 RS232 mạng trạng thái
* Hỗ trợ chức năng truy cập dữ liệu USB
* Hỗ trợ mô-đun điều khiển kết nối trực tiếp PC cá nhân
* Với việc mở rộng cổng ra 2 trong 2 đầu ra
* Không gian lưu trữ bên trong của thiết bị là 16G

Vật liệu hàn:

* Thiết kế từng bộ đồ gá hàn độc lập theo hình dáng sản phẩm của khách hàng và yêu cầu hàn
* Vật liệu đầu hàn siêu âm được làm bằng thép bột nhập khẩu từ Châu Âu và Châu Mỹ.Sau khi xử lý nhiệt, độ cứng có thể đạt 62 ~ 63 độ.Nó có độ cứng chống mài mòn cao và độ dẻo dai cao để đầu hàn có tuổi thọ lâu hơn
* Mỗi đầu hàn được phân tích bằng phần mềm mô phỏng để đảm bảo kế hoạch sản xuất tốt nhất
* Tần số trung tâm đầu hàn: 19950 ± 100Hz
* Công suất tổn hao của đầu hàn nhỏ hơn 200W
* Cơ sở đe hàn được làm bằng thép khuôn nhập khẩu từ Nhật Bản, đảm bảo đầy đủ tuổi thọ của nó

Thông số kỹ thuật:

Đặc trưng:

* Cơ cấu hàn chắc chắn
* linh kiện lõi hàn siêu âm nhập khẩu
* hệ thống điều khiển phần cứng và phần mềm tiên tiến
* hơn 10 năm kinh nghiệm hàn kim loại siêu âm đội ngũ kỹ thuật
* Hỗ trợ kỹ thuật trụ sở chính của Đức
* thiết kế và sản xuất cố định chuyên nghiệp
* 7 * 24 giờ của đội ngũ dịch vụ sau bán hàng trong nước
* hiệu suất chi phí toàn diện cực cao

Ứng dụng:

Ô tô, điện tử, thiết bị gia dụng, linh kiện công nghiệp, linh kiện dây điện, bật lửa, đồ chơi, tiện ích, y tế, thiết bị cá nhân, v.v.

Hình ảnh chi tiết:
